【水下激光3D扫描仪】3D扫描 水下扫描 激光扫描
3D扫描 水下扫描 激光扫描

激光扫描三维测量技术凭借其非接触、精度高、适用范围广等优点,目前已经成为工业领域中不可或缺的技术。

联系我们
技术参数

产品简介

产品型号:HY-SMXT-BDJ

激光扫描三维测量技术凭借其非接触、精度高、适用范围广等优点,目前已经成为工业领域中不可或缺的技术,该项技术被广泛用于产品缺陷检查、尺寸测量、文物重建、视觉导航、地貌测量等领域,具有非常高的实用价值。

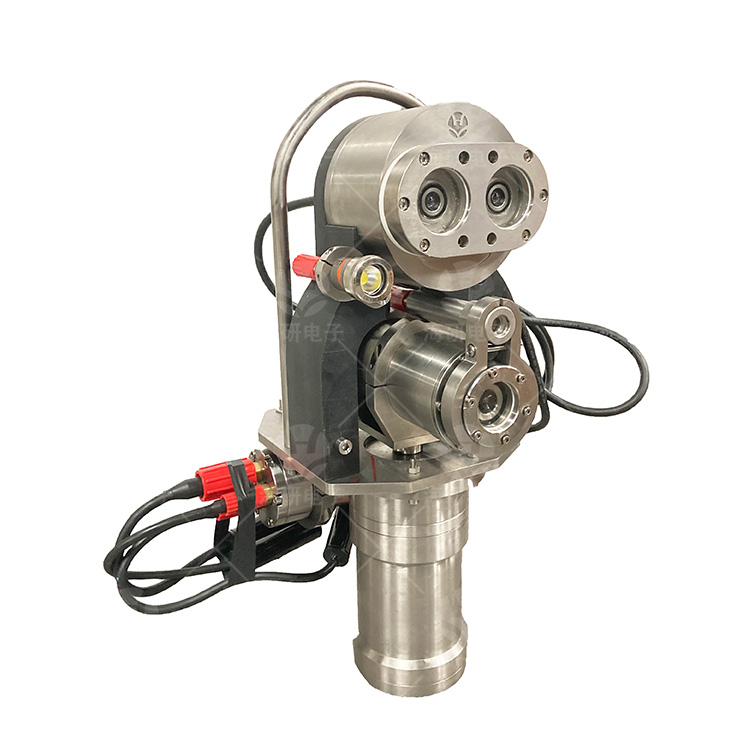

该款水下激光3D扫描仪包含有1个双目相机,1个激光器,1个旋转电机。可根据不同的水下环境,选择合适的激光器。可快速生成3D点云,并导出到电脑中显示水下高精度地貌轮廓。


技术参数

双目相机主要参数

耐压:6000米

舱体材料:钛合金

视窗:蓝宝石

分辨率(水平x垂直):2560*960

帧率:30帧

压缩标准:MJPEG

存储容量:512GB ~2T

工作电压:12VDC

工作温度:-10~50℃

长度:100mm

直径:150mm


激光器1主要参数

耐压:6000米

舱体材料:钛合金

视窗:蓝宝石

波长(nm):450

波长容差(nm):+10/-10

扇形角(°):60

输出功率(mW):100

长期功率稳定性(8小时):<3%,2分钟预热时间

瞄准误差 (mrad) :<3

波长漂移(nm/℃):≈0.25

指向稳定性(μrad/°C):< 6

防护(内置): 静电保护,过压保护(30VDC), 过热保护(> 45℃)

长期功率稳定性(8 小时):<3%,2分钟预热时间

工作电压:24VDC

工作温度:-10~+45℃

长度:118mm

直径:30mm


激光器2主要参数

耐压:6000米

舱体材料:钛合金

视窗:蓝宝石

波长(nm):520

波长容差(nm):+5/-10

扇形角(°):75

输出功率(mW):1000

长期功率稳定性(8小时):<3%,2分钟预热时间

瞄准误差 (mrad) :<3

波长漂移(nm/℃):≈0.1

指向稳定性(μrad/°C):< 6

防护(内置): 静电保护,过压保护(30VDC), 过热保护(> 50℃)

长期功率稳定性(8 小时):<3%,2分钟预热时间

工作电压:10~25VDC

工作温度:-10~+50℃

长度:237mm

直径:90mm


旋转电机主要参数

相数:2

步距角:1.8º

额定电压:2.5(V)

额定电流/相:2.8(A)

额定电阻/相0.9±10%(ohm)

电感/相:2.5±20%(mH)

静力矩:1.26(N.m)

转子惯量 300(g.cm²)

额定扭矩:4N.m

瞬间承受最大扭矩 :2倍额定扭矩

传动效率:96%

长度:248mm

直径:118mm
